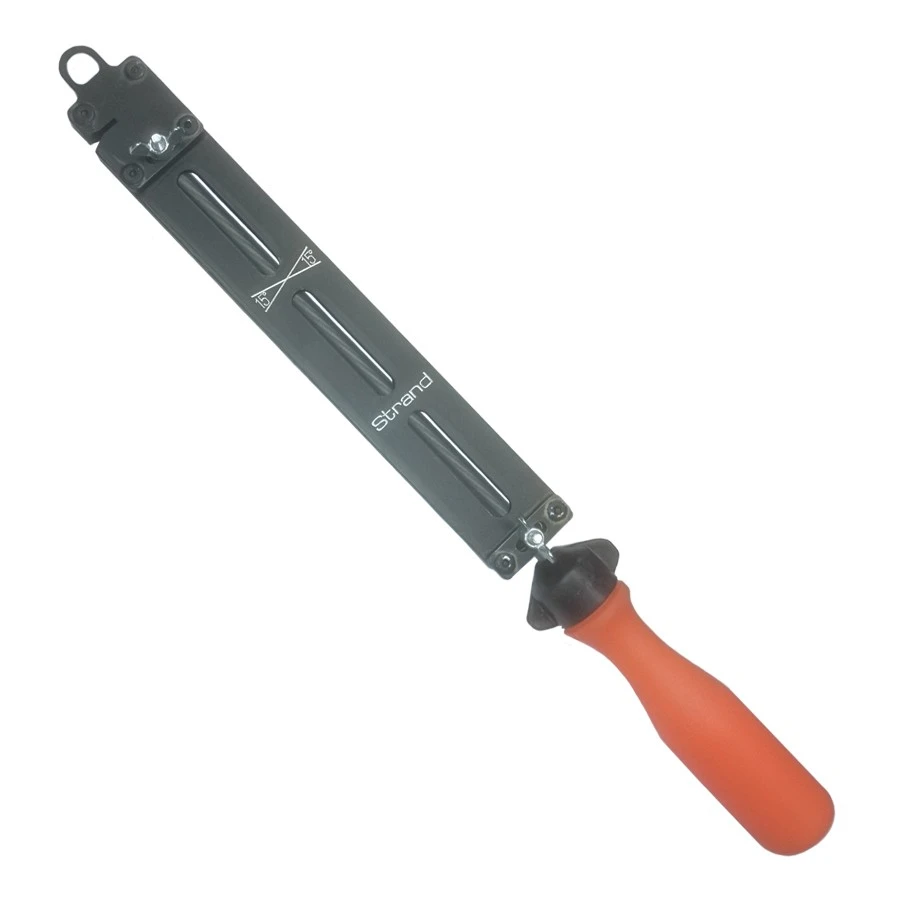

Strand Viilanohjain Haritusraudalla

Åke Strandin kehittämä viilanohjain, joka on suunniteltu erityisesti Strand-raivaussahanterien teroittamiseen ja haritukseen. Viilanohjaimen kupera sisäpinta myötäilee hampaan kaarevaa ulkopintaa, jolloin hampaan rintakulmasta tulee samanlainen jokaisessa hampaassa. Strand-viilanohjaimen pyöröviila on perinteisiä viilanohjaimia ”korkeammalla”, jotta viila ulottuisi hampaan pohjaan asti.

Strand raivaussahan terän teroitusohje

Normaaliteroitus

Strand-terän leikkuuhampaan ulkopinnan kaarevuus (kuva 1) mahdollistaa useiden eri rintakulmien (kuva 2) käytön teroituksessa. Mitä suurempi/aggressiivisempi rintakulma sitä helpommin terä menee puuhun. Strand-terää teroitettaessa viilanohjaimella rintakulma voidaan itse määritellä viilanohjainta kallistamalla. Kuva 3 esittää normaalia rintakulmaa. Tällöin viilanohjain pidetään 90° kulmassa terän keskiötä kohti.

Kääntämällä viilanohjainta kuvan 4 mukaisesti taaksepäin pienenee hampaan rintakulma. Terä leikkaa tällöin ”pehmeämmin” esim. nuoria vesoja raivatessa.

Viilanohjainta eteenpäin käännettäessä (kuva 5) rintakulma kasvaa ja terän puuhunmenokyky paranee. Viilan läpimitaksi suositellaan 5,5 mm.

Alempaa hammasta (kuva 6) ei normaalitapauksissa tarvitse teroittaa. Järeämpää vesakkoa raivatessa alemman hampaan teroittaminen vähentää terän ”potkimista”.

Jos hampaan ulkopinta vaatii viilaamista niin käytä normaalia lattaviilaa ja koeta seurata ulkopinnan alkuperäistä muotoa mahdollisuuksien mukaan.

Erikoisteroitus

Normaalisti raivausterän hampaat teroitetaan 15°-kulmassa suhteessa terän keskilinjaan nähden (kuva 7). Järeämpää vesakkoa raivatessa voidaan teroitus
suorittaa 0°-kulmassa jolloin hampaat ohjaavat leikkuupurun paremmin ulos leikkuukohdasta. Tämä parantaa leikkuutehoa mutta vaatii vastaavasti hieman enemmän tehoa raivaussahalta.
